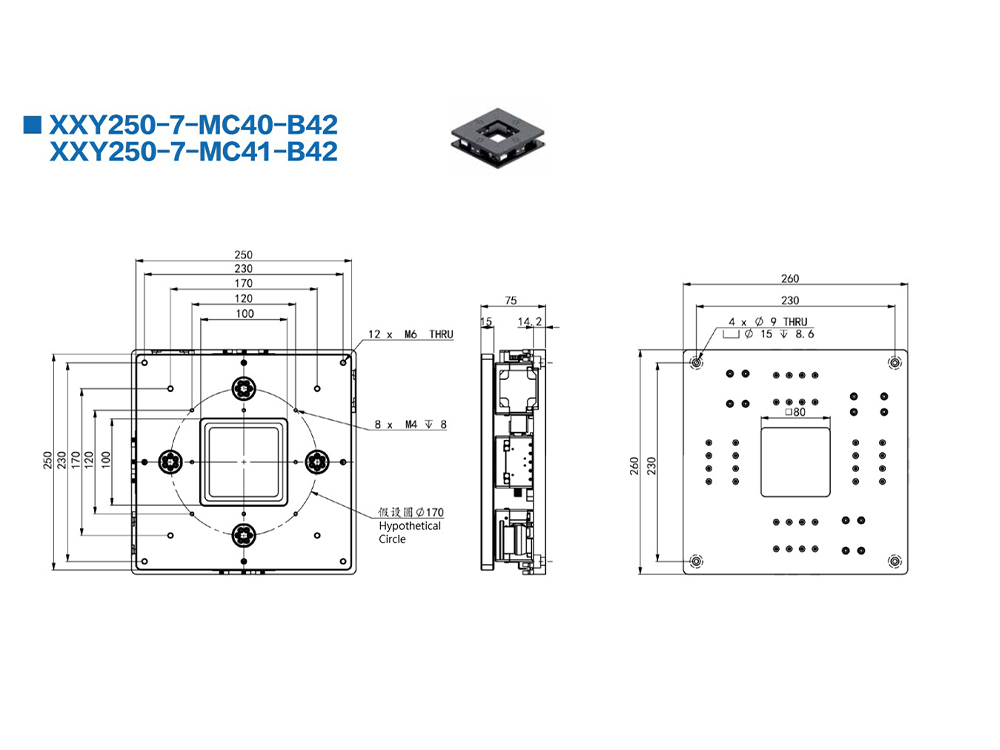

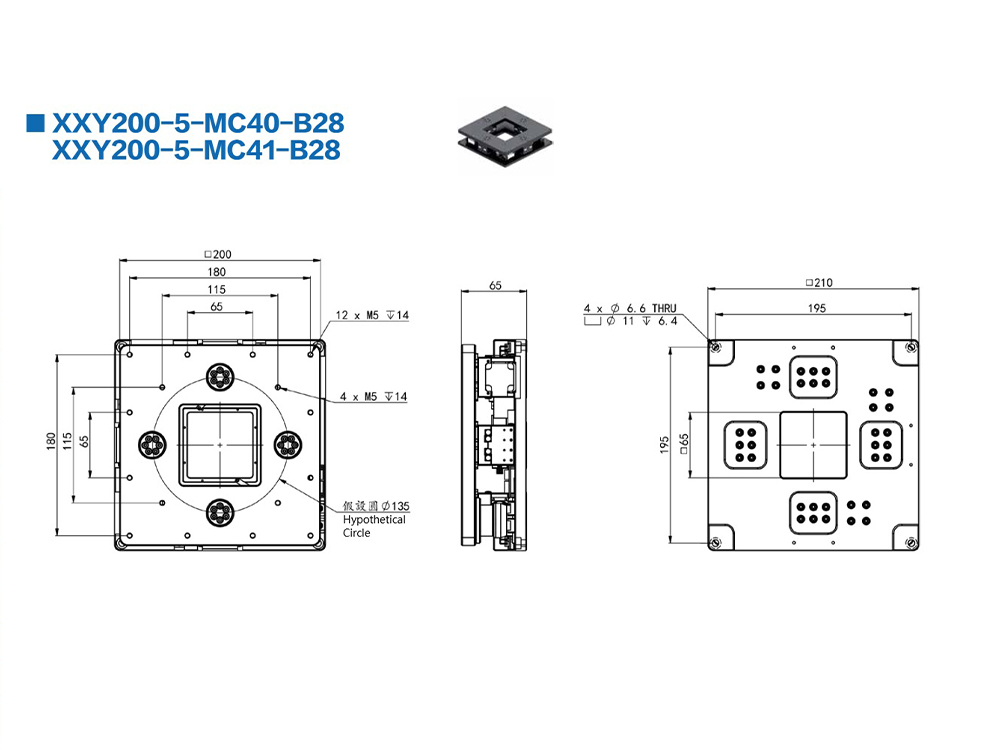

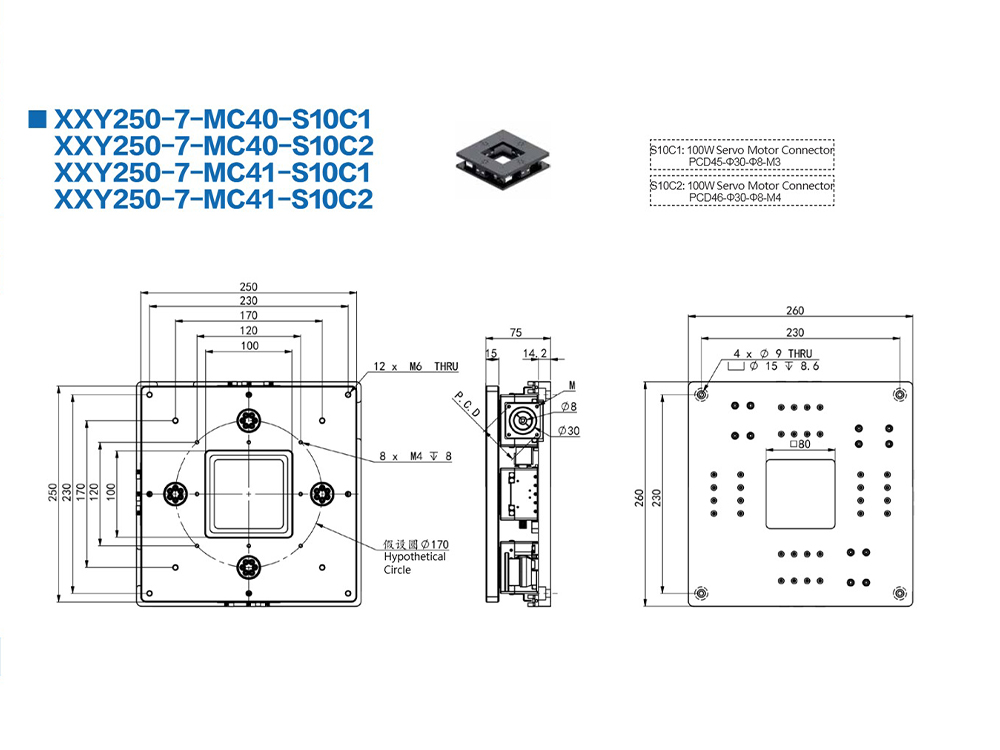

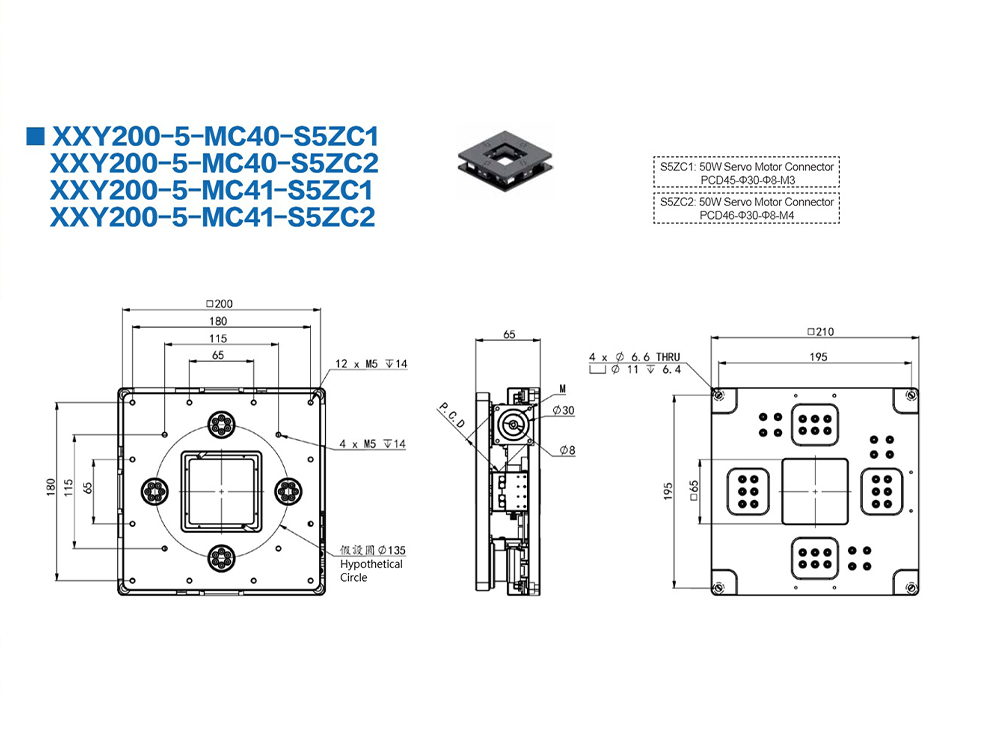

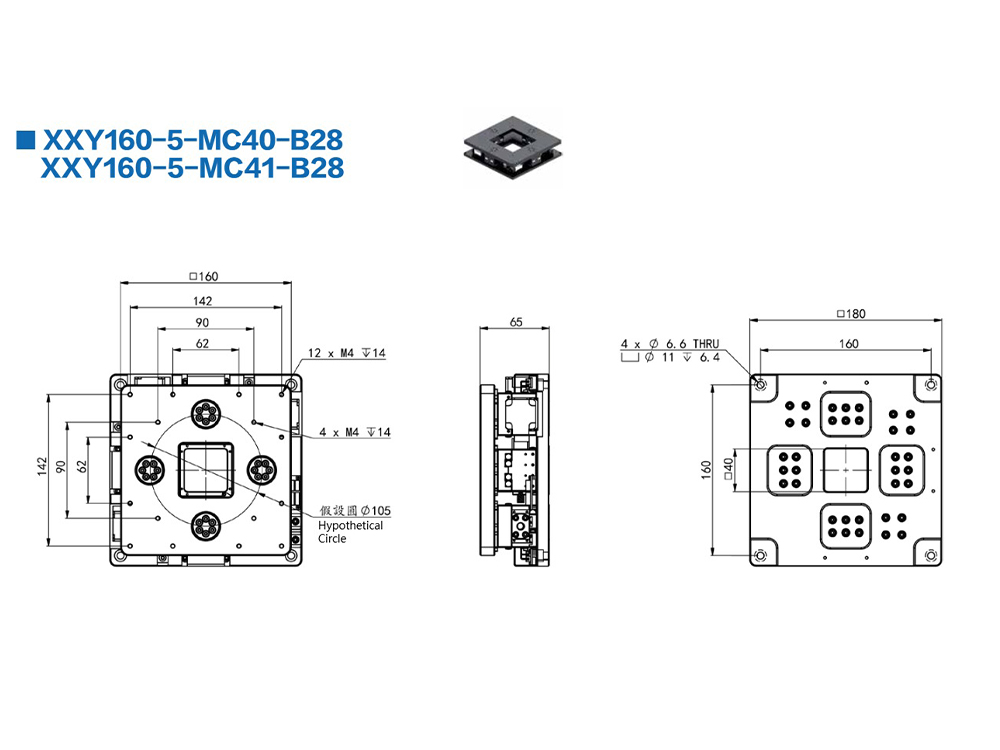

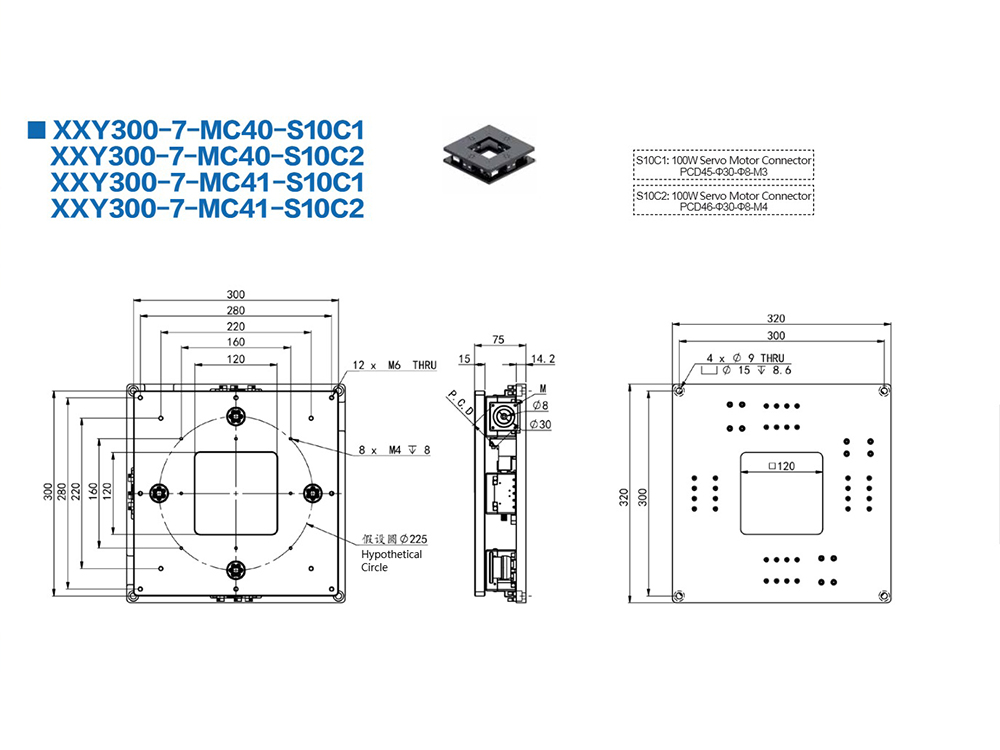

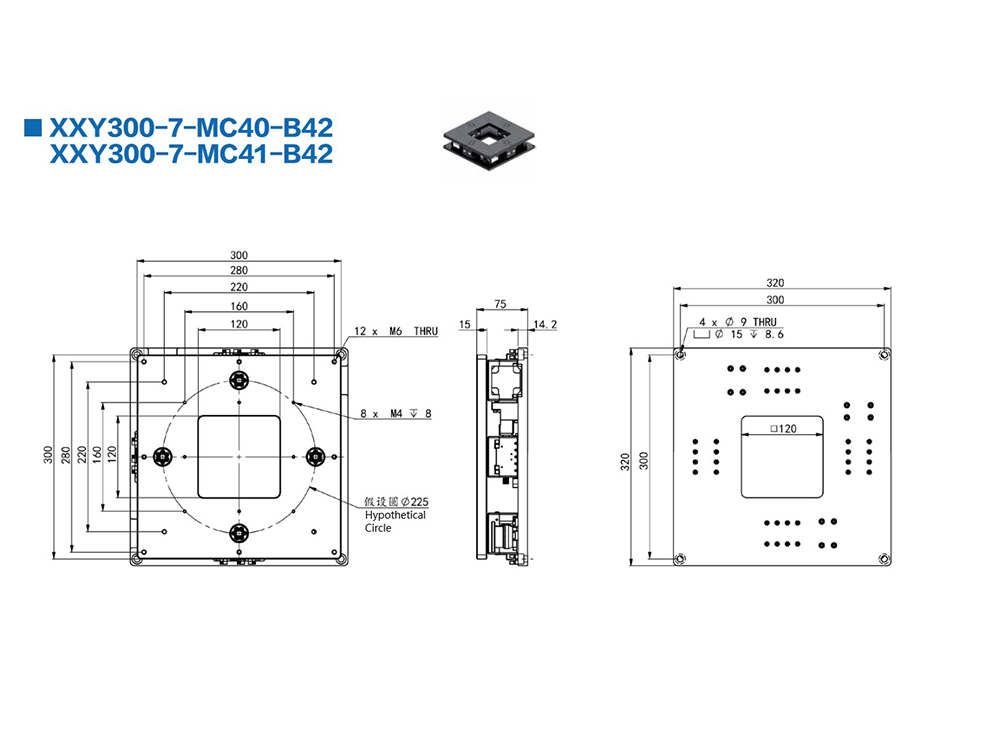

[Bản vẽ] Bàn định vị chính xác Series XXY GIGA

1. Tổng quan & Ứng dụng

Sản phẩm là hệ thống bàn định vị chính xác sử dụng đường ray chữ thập (peristaltic cross rail) kết hợp vòng bi con lăn chéo (cross roller bearing) giúp mang lại hiệu suất ổn định và độ chính xác cao.

Thiết bị này được ứng dụng rộng rãi trong các lĩnh vực công nghiệp công nghệ cao như:

Thiết bị đo lường quang học, thiết bị định vị thị giác CCD.
Kiểm tra tấm nền LCD, xử lý bán dẫn, cắt và khoan laser.
Máy phủ phẳng, thiết bị điều khiển kỹ thuật số (CNC), thiết bị mài.
Thiết bị căn chỉnh tấm silicon (wafer), thiết bị phơi sáng, máy phức hợp…

2. Các đặc điểm nổi bật

Thiết kế mỏng tiết kiệm không gian: Thiết kế đồng trục 3 trục giúp giảm đáng kể chiều cao tổng thể. Hệ thống nhẹ hơn, mỏng hơn, giúp tối ưu hóa không gian lắp đặt.
Độ chính xác – Độ cứng – Độ ổn định cao: Hệ thống cơ khí được tối ưu hóa cho phép bàn định vị vận hành chắc chắn và bền bỉ dưới cường độ cao.

3. Hệ thống đường ray chữ thập chống trượt (Anti-peristaltic cross-rail system)

Tài liệu minh họa cấu trúc bên trong của hệ thống ray dẫn hướng bao gồm các thành phần:

NV Rail (Đường ray loại NV)
End Screws (Vít chặn đầu)
Roller with Thorn (Con lăn có gai/đinh)
R Keeper (Bộ giữ chữ R)

Nguyên lý hoạt động: Đường ray dẫn hướng bao gồm một rãnh mài chính xác và một bộ giữ tích hợp con lăn có đinh. Cơ chế này giúp đường ray và các bộ phận chuyển động không bị trượt, cải thiện đáng kể tính ổn định của bàn định vị—đặc biệt là trong quá trình vận hành ở tốc độ cao, đồng thời tăng cường độ cứng cáp cho toàn bộ cấu trúc.

4. Các linh kiện cấu thành từ các thương hiệu đối tác

Để đảm bảo độ chính xác, độ bền và tuổi thọ cho sản phẩm, GIGA sử dụng linh kiện từ nhiều nhà sản xuất danh tiếng:

Nidec: Trục vít me mài cấp chính xác C5 (Screw – C5 Grinding).
NBK: Khớp nối cứng (Rigid Coupling).
igus: Dây cáp bọc chống nhiễu siêu linh hoạt (Lines – ultra-flexible shield).
NB: Đường ray chống trượt/nhu động (Rail – Anti-peristaltic).
Klüber LUBRICATION: Dầu bôi trơn và mỡ tổng hợp ít phát sinh bụi (Lubricating Oil, Low-dust Synthetic Fat).
G+: Vòng bi con lăn chéo tiêu chuẩn IP4 và đường ray chống trượt.
MOONS’: Động cơ bước 2 pha và driver điều khiển xung (Motor – Two-phase Step Motor / Drive – pulse lines).
Shinano Kenshi: Động cơ bước 2 pha (Two-phase Step Motor).
