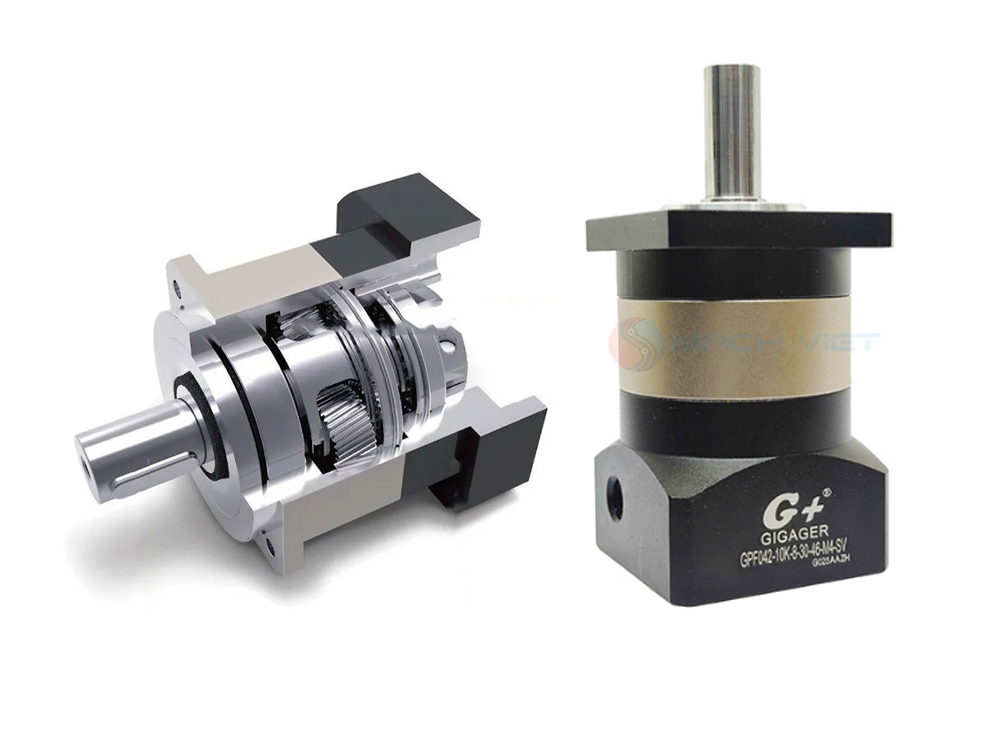

Hộp số hành tinh GIGA dòng GPF là giải pháp truyền động chính xác cao, được thiết kế tối ưu nhằm đáp ứng các yêu cầu khắt khe về độ cứng vững, mô-men xoắn lớn và độ rơ (backlash) cực thấp trong các hệ thống tự động hóa và cơ khí chính xác.

I. Các Đặc Trưng Cấu Tạo Và Công Nghệ Nổi Bật

Sở hữu ngôn ngữ thiết kế tiên tiến (lấy dòng GPB làm tiêu chuẩn tương đồng về nền tảng công nghệ), dòng GPF mang lại hiệu suất vượt trội nhờ vào các cải tiến cơ khí cốt lõi:

1. Trục vào và Thiết bị khóa tích hợp (Input Shaft & Locking Device):
   • Thiết bị khóa và trục vào sở hữu thiết kế nguyên khối đồng bộ. Các bu-lông kép được bố trí đối xứng giúp đạt trạng thái cân bằng động tối ưu khi quay ở tốc độ cao.
   • Lực khóa mạnh mẽ từ bu-lông kép ngăn ngừa triệt để hiện tượng trượt trục motor, đảm bảo quá trình truyền động công suất đạt độ chính xác cao và độ rơ bằng 0 (Zero Backlash) tại đầu vào.
2. Công nghệ vật liệu bánh răng cao cấp:
   • Hệ thống bánh răng hành tinh được chế tạo từ thép hợp kim chất lượng cao, trải qua quá trình xử lý nhiệt thấm carbon-nitơ (nitrocarburizing).
   • Quy trình này giúp bề mặt bánh răng đạt độ cứng tối đa, tối ưu hóa khả năng chống mài mòn và chịu được tải trọng va đập cực tốt.
3. Phân tích và tối ưu hóa biên dạng răng bằng ANSYS:
   • Cường độ và ứng suất của bánh răng được tính toán chính xác thông qua phần mềm phân tích phần tử hữu hạn (FEA) ANSYS.
   • Biên dạng răng và góc lượn được hiệu chỉnh, vát mép siêu mịn nhằm giảm thiểu tối đa lực tác động va đập và tiếng ồn khi các răng khớp vào nhau, từ đó kéo dài đáng kể tuổi thọ của toàn bộ hệ thống hộp số.
4. Giá đỡ hành tinh đầu ra nguyên khối (Integrated Planet Carrier):
   • Giá đỡ hành tinh ở đầu ra áp dụng cấu trúc tích hợp nguyên khối với thiết kế vòng bi đỡ đôi (double support). Các vòng bi trước và sau được phân bổ với khoảng cách lớn bên trong vỏ hộp số.
   • Cấu trúc này tạo thành một liên kết siêu ổn định, đảm bảo độ cứng vững xoắn (torsional rigidity) cực cao và độ chính xác phân phối mô-men tuyệt đối.
5. Vòng răng trong và Vỏ đầu ra tích hợp:
   • Vòng răng trong (gear ring) và vỏ hộp số đầu ra được thiết kế nguyên khối, chế tạo bằng phương pháp rèn nóng từ thép chất lượng cao để đạt mật độ vật liệu đồng đều và độ bền cơ học cao nhất.
   • Thiết kế tích hợp này cho phép gia công chính xác toàn bộ kích thước hình học trong một lần, mang lại độ chính xác vị trí và độ bền vượt trội so với các cấu trúc ghép nối hay kẹp chặt thông thường.

II. Hướng Dẫn Đọc Mã Model Sản Phẩm

Mã hiệu của dòng GPF được chuẩn hóa theo cấu trúc giúp người dùng dễ dàng lựa chọn cấu hình phù hợp:

{GPF} – [{Size}] – [{Tỷ số truyền}] – (a-b-c-d) – [{Tùy chọn}]

• GPF: Ký hiệu dòng sản phẩm (Hộp số hành tinh độ chính xác cao).
• Size (Kích cỡ): Gồm các kích thước định danh vỏ: 042, 060, 080, 090, 115, 142.
• Ratio (Tỷ số truyền):
  • Hộp số 1 cấp (Single Stage – L1): 3K, 4K, 5K, 7K, 10K.
  • Hộp số 2 cấp (Double Stage – L2): 12K, 15K, 16K, 20K, 25K, 28K, 30K, 35K, 40K, 50K, 70K, 100K.
• Kích thước lắp đặt đầu vào (a – b – c – d): Phụ thuộc vào kích thước trục của motor kết nối:
  • a: Đường kính trục motor (Motor shaft diameter).
  • b: Đường kính vòng định vị motor (Motor spigot diameter).
  • c: Vòng tròn ren lắp motor (Motor Mounting Hole PCD).
  • d: Thống số ren lỗ lắp đặt (Motor mounting threaded hole).
• Customization (Tùy chọn tùy chỉnh): Theo bản vẽ yêu cầu riêng hoặc để trống đối với bản Tiêu chuẩn (Blank: Standard).

III. Thông Số Kỹ Thuật Hình Học & Động Học

Dưới đây là bảng thông số hoạt động chi tiết của các model từ GPF042 đến GPF142:

1. Mô-men xoắn đầu ra định mức (T_{2N}) [Đơn vị: Nm]

• Mô-men xoắn tăng tải tối đa (T_{2B}): Bằng 2 lần mô-men đầu ra định mức (2 * T_{2N}).

2. Các thông số vận hành tiêu chuẩn khác

• Tốc độ đầu vào định mức (n_{1N}):
  • GPF042 / GPF060 / GPF080: 4000 rpm
  • GPF090 / GPF115: 3500 rpm
  • GPF142: 2500 rpm
• Độ rơ bánh răng (Backlash) [Đơn vị: arcmin]:
  • Hộp số 1 Cấp (L1): <= 10 arcmin
  • Hộp số 2 Cấp (L2): <= 12 arcmin
• Độ cứng xoắn (Torsional Rigidity): Từ 0.7 đến 11 Nm/arcmin (tăng dần theo kích cỡ từ GPF042 đến GPF142).
• Hiệu suất truyền động (eta):
  • Hộp số 1 Cấp: >= 96%
  • Hộp số 2 Cấp: >= 94%
• Tuổi thọ hoạt động: 20,000 giờ (trong điều kiện vận hành tiêu chuẩn).
• Cấp bảo vệ chống bụi/nước: IP65
• Chất bôi trơn: Sử dụng mỡ bôi trơn tổng hợp cao cấp (Synthetic lubricating grease).
• Nhiệt độ làm việc cho phép: Từ -10 độ C đến 90 độ C
• Hướng lắp đặt: Linh hoạt, có thể lắp đặt theo mọi hướng (Any direction).
• Độ ồn khi vận hành (n_1 = 3000 { rpm, không tải}):
  • GPF042, GPF060, GPF080: <= 58 { dB}
  • GPF090, GPF115: <= 60 { dB}
  • GPF142: <= 65 { dB}

3. Trọng lượng hộp số [Đơn vị: kg]

• Dòng 1 Cấp (L1): Từ 0.5 kg (GPF042) tăng dần lên 6.0 kg (GPF115) và 14 kg (GPF142).
• Dòng 2 Cấp (L2): Từ 0.8 kg (GPF042) tăng dần lên 8.0 kg (GPF115) và 18 kg (GPF142).

IV. ỨNG DỤNG LÝ TƯỞNG

Nhờ thiết kế tích hợp cơ khí ưu việt cùng thông số kỹ thuật ấn tượng, hộp số hành tinh GIGA dòng GPF chuyên dụng cho:

• Các trục chuyển động của cánh tay Robot công nghiệp.
• Hệ thống máy cắt CNC, máy laser, máy đóng gói tự động.
• Cơ cấu cấp phôi chính xác, bàn xoay index.
• Các thiết bị y tế và dây chuyền sản xuất linh kiện điện tử đòi hỏi độ rơ cực thấp và hoạt động bền bỉ 24/7.
