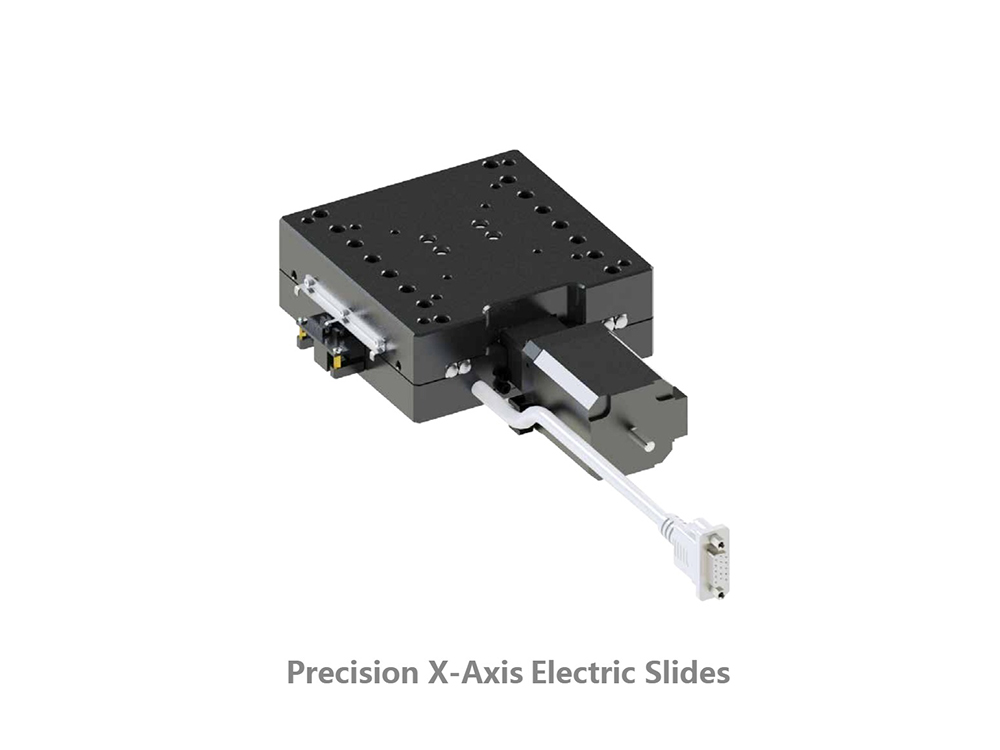

[Bản vẽ] Ray trượt điện chính xác dòng GX của GIGA

Thông số kỹ thuật

Thông số (Parameters)	Đơn vị	GX40-6.5L GX40-6.5R	GX60-15L GX60-15R	GX80-20	GX100-25	GX120-35	GX150-45
Kích thước bàn (Table Size)	mm	40×40	60×60	80×80	100×100	120×120	150×150
Kích thước đế (Base Size)	mm	40×40	60×60	80×80	100×100	120×120	150×150
Chiều cao (Height)	mm	30	30	40	42	45	44
Hành trình (Stroke)	mm	±6.5	±15	±20	±25	±35	±45
Độ lặp lại một hướng (One-way Repeatability)	mm	\1.001	\1.001	\1.001	\1.001	\1.001	\1.001
Độ phẳng (Flatness)	mm	0.03	0.03	0.03	0.03	0.03	0.03
Bước vít (Screw Stroke)	mm	1	1	2	2	2	2
Tải trọng động kiến nghị (Lắp ngang)	kg	<= 10	<= 30	<= 50	<= 50	$<= 50	<= 50
Tải trọng động kiến nghị (Lắp đứng)	kg	<= 5	<= 7	<= 20	<= 20	<= 20	<= 20
Tải trọng tĩnh (Static Load)	kg	<= 60	<= 60	<= 100	<= 100	<= 100	<= 100
Xử lý bề mặt (Surface Treatment)	–	Anodized Đen	Anodized Đen	Anodized Đen	Anodized Đen	Anodized Đen	Anodized Đen
Trọng lượng (Không động cơ)	kg	0.22	0.41	0.65	1.3	1.8	2.6

Lưu ý: Thông số trên tài liệu mang tính chất tham khảo, có thể thay đổi bởi nhà sản xuất mà không cần thông báo trước.

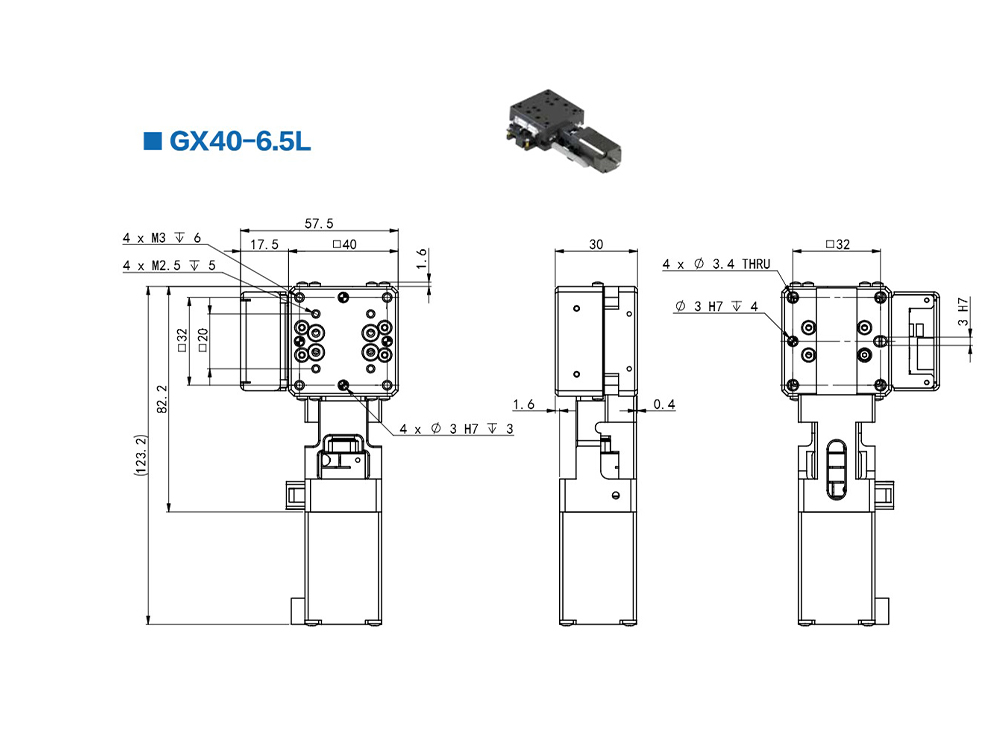

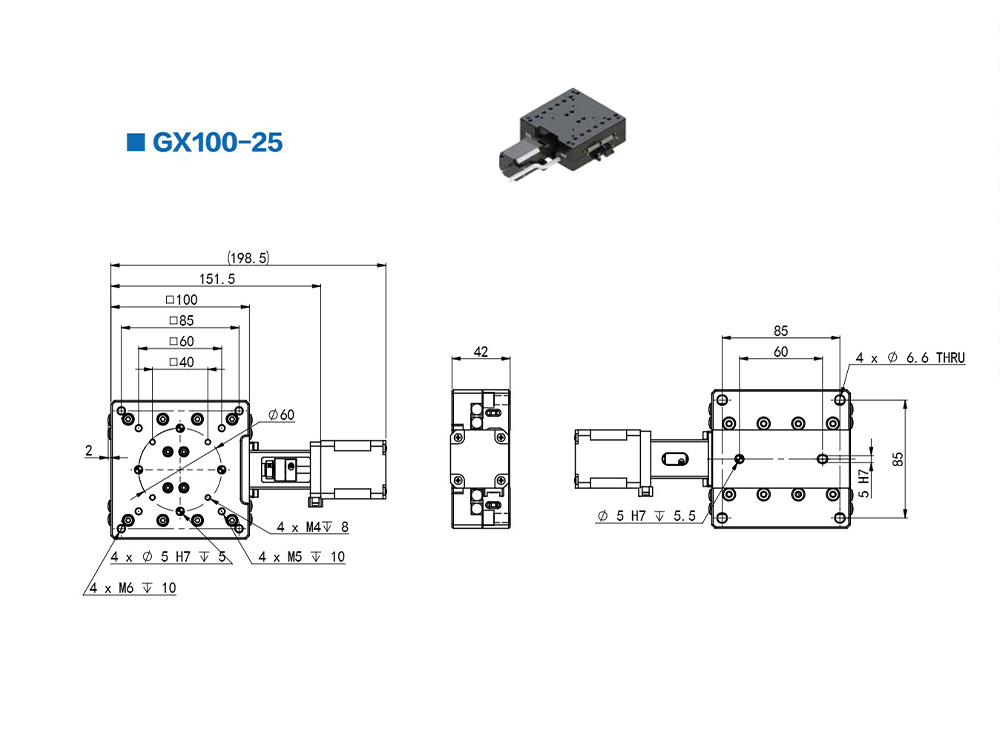

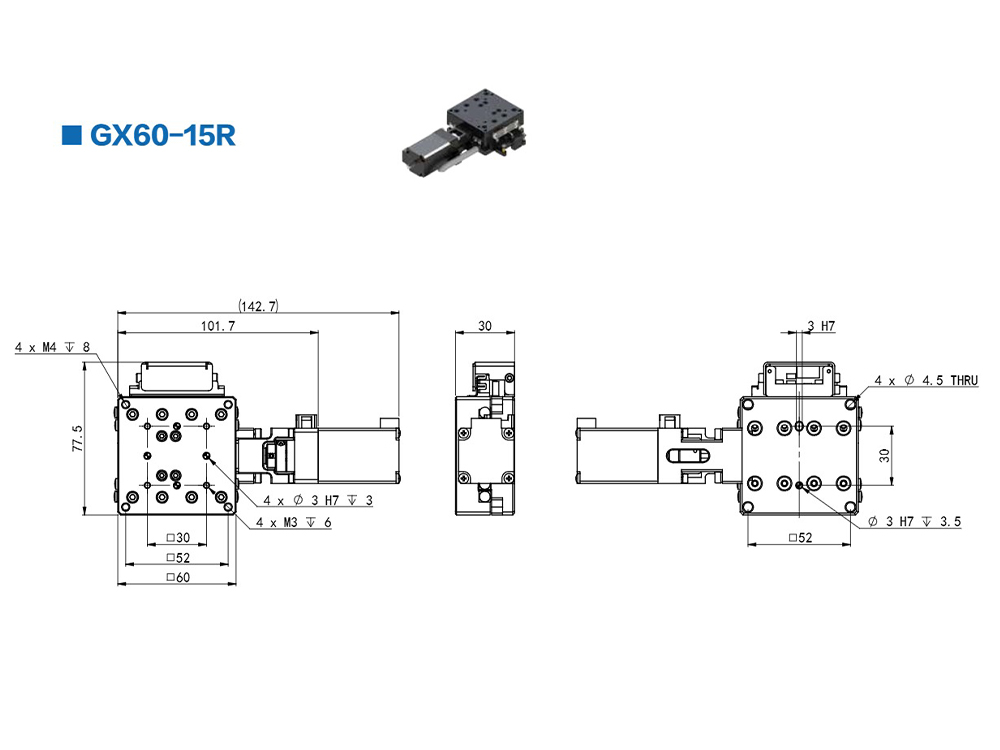

Bản vẽ

Tải xuống

gx Tải xuống

Sản phẩm của GIGA được sử dụng rộng rãi trong các ngành công nghiệp như pin lithium, robot, in ấn, laser và thiết bị y tế, tương thích với các thiết bị tự động hóa như máy công cụ CNC, robot đa trục, máy hàn cắt laser và máy phủ chính xác.
